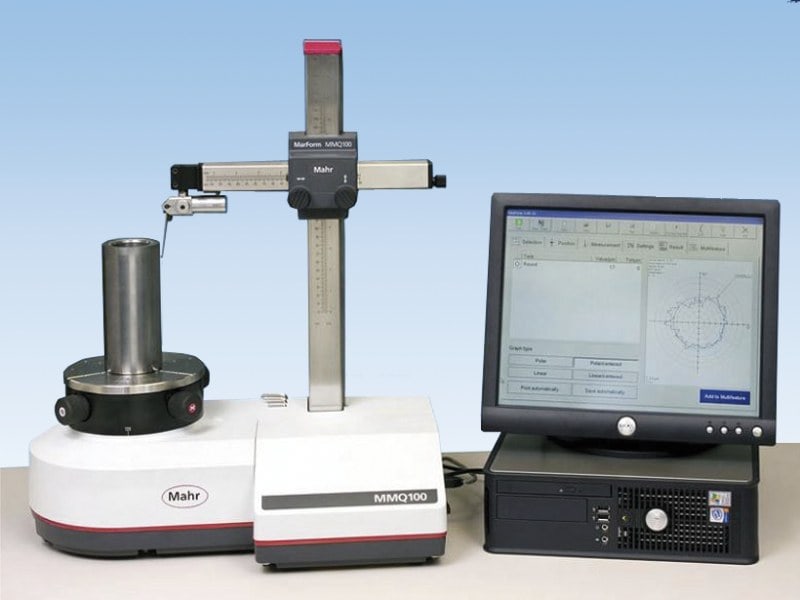

Кругломер MMQ 100

Кругломер MMQ 100 компании Mahr создан для измерения отклонения от круглости и расположения поверхностей вращения методом измерений отклонений радиуса-вектора в декартовой системе координат с последующей математической обработкой результатов измерений и выводом их на печать.
Простота в эксплуатации, превосходная точность в сочетании с надежностью работы позволяет использовать ММQ 100 в производственных условиях. В комбинации с программным обеспечением EasyForm кругломер MMQ 100 является идеальным решением для простого, но эффективного решения задач контроля формы.

Прибор позволяет контролировать следующие виды отклонений формы и расположения поверхностей:
- отклонение от круглости профиля;
- отклонение от перпендикулярности профиля сечения торцевой поверхности;
- отклонение от концентричности;
- отклонение от соосности;
- эксцентриситет;
- угол наклона профиля;
- радиальное биение;
- торцевое биение;
- плоскостность (из окружностей);
- отклонение от цилиндричности;
- Анализ Фурье / анализ волнистости.

Програмное обеспечение EasyForm основано на оптимизированных подпрограммах измерения и оценки MarWin и может быть скомбинировано с другими модулями MarWin. EasyForm работает в среде Windows® и поддерживает все функции администрирования пользователей, поддержки сетевых соединений, сохранения протоколов в электронной форме и может быть расширено другими опциями.

Простейший способ работы с кругломером
• Интуитивный интерфейс для немедленного измерения
• Интерактивное автоматическое создание программ
• Трехмерное представление плоскостности в цвете с линиями решетки и интерактивным предпросмотром
• Немедленное отображение результата измерения на экране
• Наглядные протоколы на экране, в файле (также на сетевом устройстве) или на бумаге (любой принтер Windows)
• Операционная система: Windows® 7



Протокол измерения может быть сохранен в электронном виде, документирован в безбумажной форме или отправлен по электронной почте. Он также может быть выведен на любой принтер, поддерживаемый Windows®, в черно-белом или цветном варианте.

Индуктивная головка T20W используемая в системе MMQ 100 является универсальным устройством. Щуповая консоль может поворачиваться на 180°, что в сочетании с многочисленными вариантами крепления щуповой консоли дает возможность измерения в труднодоступных местах. Вы можете использовать комбинации быстросменных щуповых консолей с различными наконечниками для адаптации головки к конкретной задаче измерения.

Головка T20W с зоной поворота консоли щупа 180°:
• Диапазон измерения ± 1000 мкм
• Усилие измерения выбирается от 0,02 Н до 0,12 Н
• Переключаемое направление измерения
• Сменные щуповые консоли
• Механическая защита от перегрузки
• Регулируемое ограничение свободного хода в направлении касания
• Хвостовик 8 мм
