Микроскоп видеоизмерительный ММ420 / ММ320

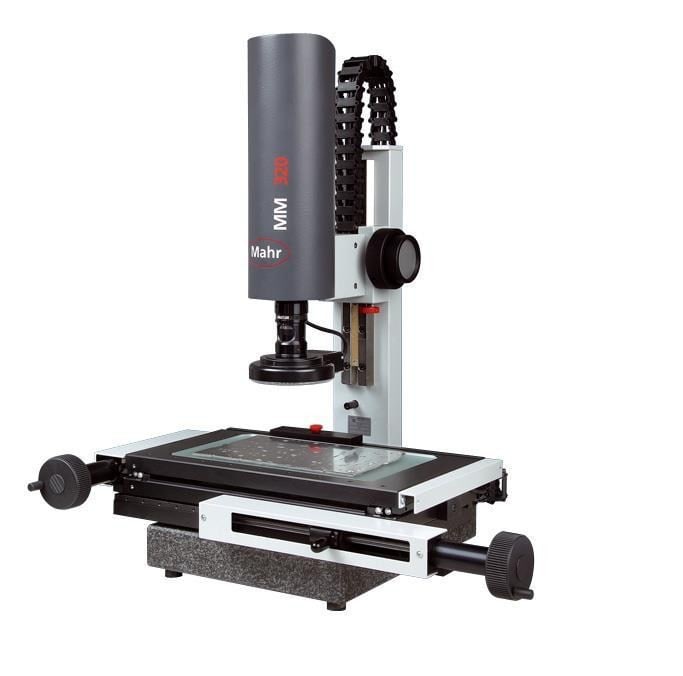

Микроскоп видеоизмерительный тип ММ420 / ММ320 - современный прибор, созданный для быстрого, прецизионного измерения линейных и угловых размеров, позволяет определять взаимное расположение элементов различных деталей в прямоугольных и полярных координатах.

Микроскоп ММ 420 / ММ 320 состоит из двух основных блоков: микроскопа и персонального компьютера с программным обеспечение М3.

Принцип измерения на микроскопе основан на оптическом визирном методе, при котором для нахождения координат точки на детали необходимо совместить перекрестие на экране прибора с изображением искомого элемента детали, проецируемое на экран прибора при помощи цветной видеокамеры. Определение геометрических параметров элементов детали, а так же взаимного расположения элементов, осуществляется с помощью измерительных программных функций, осуществляемых ПО М3.


Особенности ММ 420 / MM 320
• Встроенная цветная камера 1,3 мегапикселя с функцией „затвор"–с очень малой апертурой

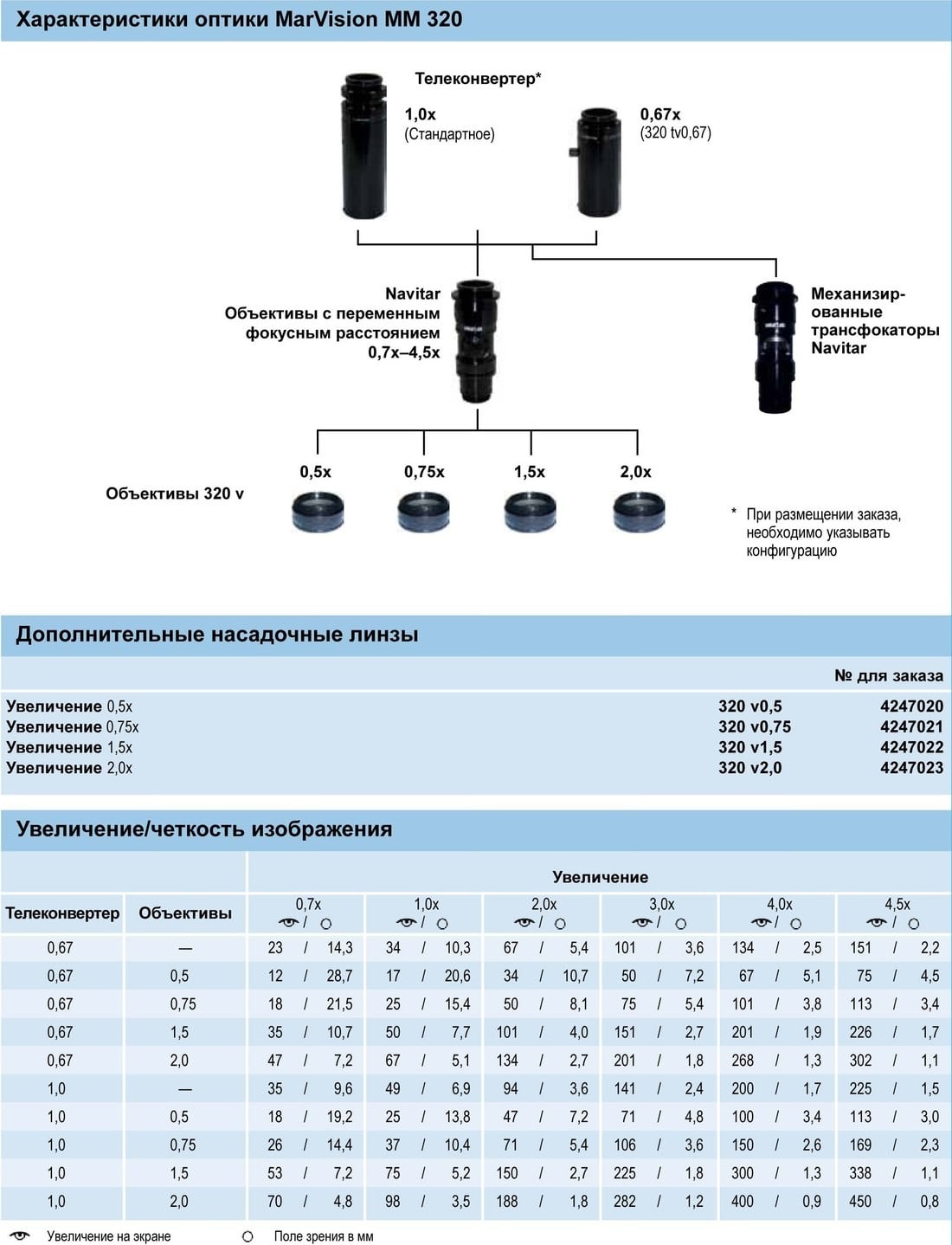

• Объектив с изменяемым увеличением 0,7x – 4,5x, что соответствует увеличению 25x -160x на дисплее
• Кольцевой светодиодный светильник, 4 сегмента, независимо включаемые и выключаемые и регулируемые
• Светодиодный проходящий свет
• Лазерный указатель для позиционирования
• Компактный прецизионный двухкоординатный столик, установленный на гранитном основании
• Нагрузка на стол до 20 кг
• Быстрая и тонкая перестановка по осям
• Превосходная точность & надежность благодаря оптической инкрементной измерительной системе
• Возможно расширение диапазона по оси Z до 500 мм

Особенности ПО M3

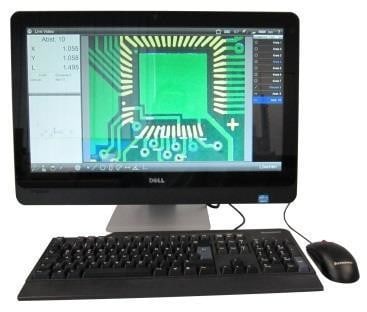

• Моноблочный компьютер 23" с клавиатурой и мышью
• На базе Windows 7 Professional, поэтому имеется возможность установки дальнейших версий ПО
• Управляется с помощью мультисенсорного монитора или с помощью мыши/клавиатуры
• Большое видеоизображение
• Автоматическое распознавание кромки, в том числе и для слабоконтрастных деталей

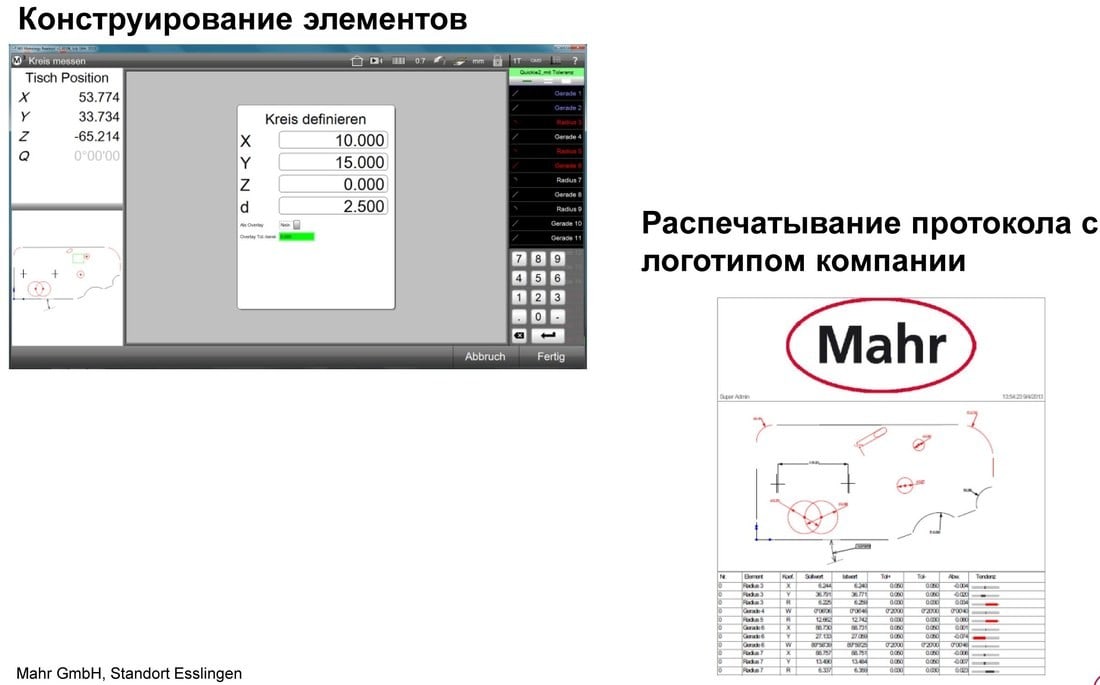

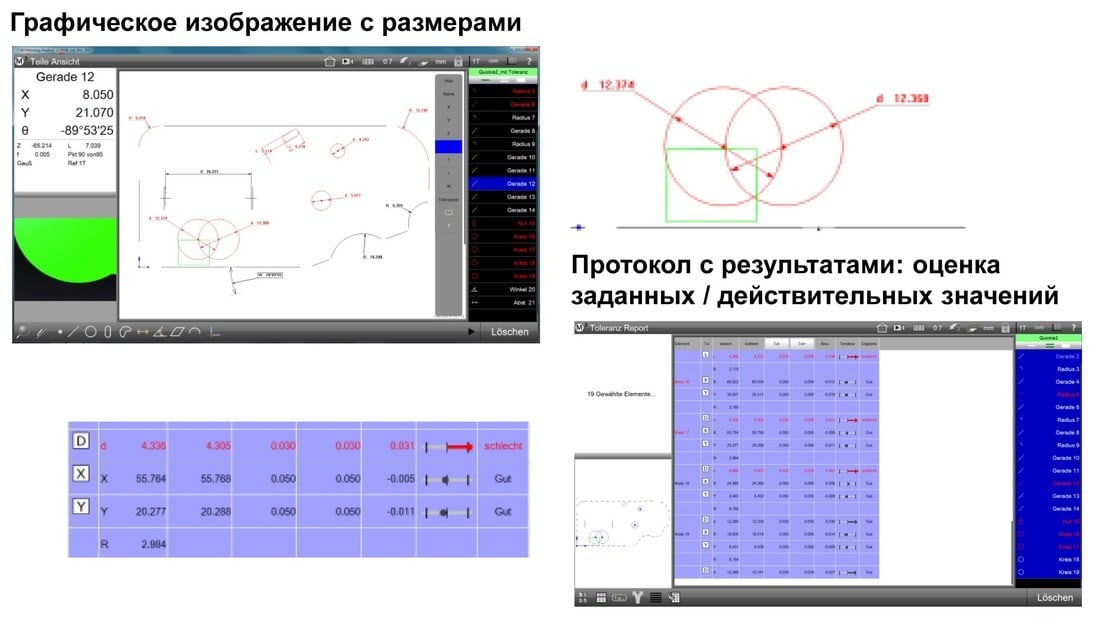

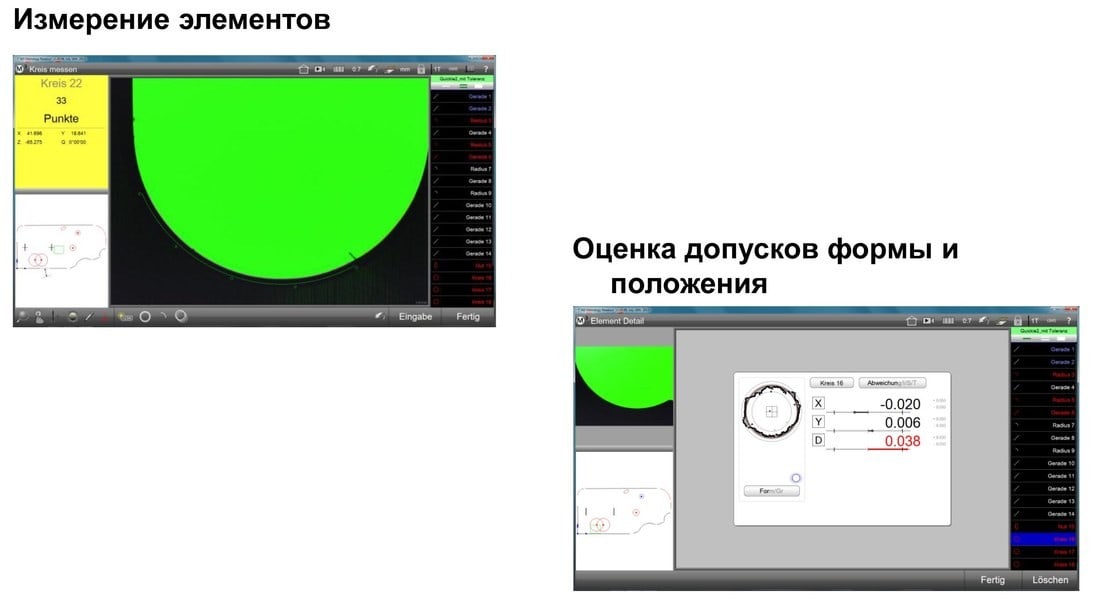

ВОЗМОЖНОСТИ И ОСОБЕННОСТИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ М3





Измерительный Микроскоп ММ420 / ММ320 используется во многих областях промышленности:
• Электронная промышленность (печатные платы, переключатели, паяные соединения...)
• Медицинская промышленность (протезы, имплонтанты, медицинское и хирургическое оборудование)
• Производство пластиков (жесткие и эластичные компоненты, например прокладки, мембраны, фильтры)
• Металлообработка (штампованные, гнутые, детали вращения, режущий инструмент, режущие пластины...)
• Машиностроение (зубчатые колеса, резьбы, обработка поверхностей, контроль заусенцев на компонентах)
• Другие (фольга, всевозможные мелкие детали)
