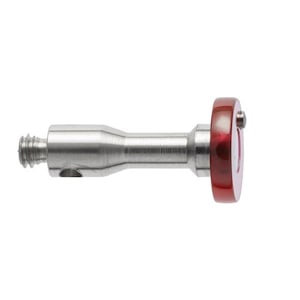

Щупы RENISHAW с резьбой M2 с дисковыми наконечниками

Щупы RENISHAW с резьбой M2 с дисковыми наконечниками  Такие щупы используются для измерения выточек и канавок внутри отверстий, которые могут быть недоступны для звездообразных щупов. Эти щупы представляют собой «сечения» шариков с высокой степенью сферичности и выполняются с различными значениями диаметра и толщины. Полная регулировка вращения и возможность добавления центрального щупа являются отличительными особенностями семейства дисковых щупов Renishaw, благодаря которым достигается их универсальность и простота в использовании.
Контактное измерение «сферическим краем» простого диска практически аналогично контактным измерениям на экваторе большого шарика щупа или вблизи него. Однако для контакта доступна лишь малая часть поверхности этого шарика, и, следовательно, более тонкие диски требуют тщательного углового выравнивания для обеспечения правильного контакта с измеряемым элементом. Простой диск требует выполнения процедуры калибровки только для одного диаметра (обычно в эталонном кольце), но позволяет проводить результативные измерения лишь в направлениях Х и Y. Добавление «валика на конце радиуса» позволяет калибровать щуп по оси Z и, следовательно, выполнять измерения по этой оси, при условии что центр «валика на конце радиуса» находится за пределами диаметра датчика. «Валик на конце радиуса» может калиброваться на сфере или на калибровочном бруске. Вращение и фиксация диска относительно его центральной оси позволяет позиционировать «валик на конце радиуса» с учётом решаемой задачи. Диски могут также иметь по центру резьбу для крепления центрального щупа, что даёт дополнительную возможность выполнять измерения дна глубоких отверстий (куда доступ диска может быть ограниченным).



производитель
RENISHAW


Если вы хотите купить щупы renishaw с резьбой m2 с дисковыми наконечниками , вы можете:
