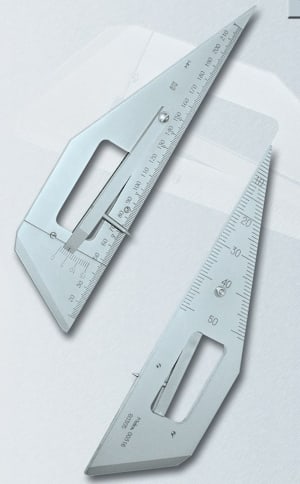

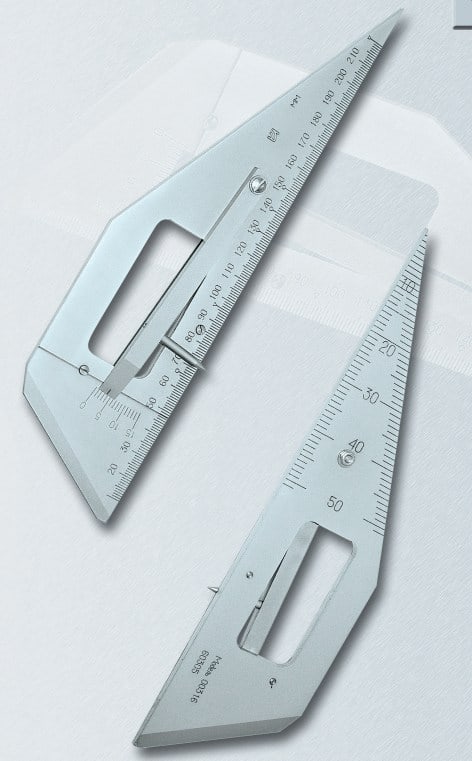

Шаблон универсальный модель 00316

Шаблон универсальный предназначен для контроля:
- стыковых рельсовых зазоров;
- взаимного положения остряка и рамного рельса;
- расположения болтовых отверстий в рельсах;
- горизонтальных и вертикальных ступенек рельсовых стыков;
- глубины и протяженности поверхностных дефектов рельсов кодов: 10.1, 10.2, 11.1, 11.2, 14, 17.1,17.2, 18, 59 согласно НТД/ЦП-2/93;
- дефектов элементов стрелочных переводов кодов: ДО.11.2, ДО.41.2,ДО.61.2, ДСН.61.2, ДР.11.2, ДР21.2,ДУН.21.2, ДС.10.1, ДУ.12.2, ДС.13.2,ДУ.13.2, ДС.18.1, ДС.18.2, ДУ.18.2,ДС.28.2, ДУ.28.2, ДС.42.2, ДУ.42.2.2согласно дополнениям к НТД/ЦП-2/93;
- глубины дефектов элементов стрелочных переводов кодов ДО.14.2, ДСН.14.2, ДС.14.1, ДС.14.2,ДУ.14.2, ДО.14.2, ДСН.14.2 согласно дополнениям к НТД/ЦП-2/93;
- протяженности дефектов элементов стрелочных переводов кодов ДС.30Г.2, ДУ.30Г.2 согласно дополнениям к НТД/ЦП-2/93.
Контролируемые координаты болтовых отверстий стыковых соединений рельсов, мм:
- 66, 140, 150 для рельсов типа Р50;
- 96, 130, 200 для рельсов типов Р65,Р65К, Р75.
