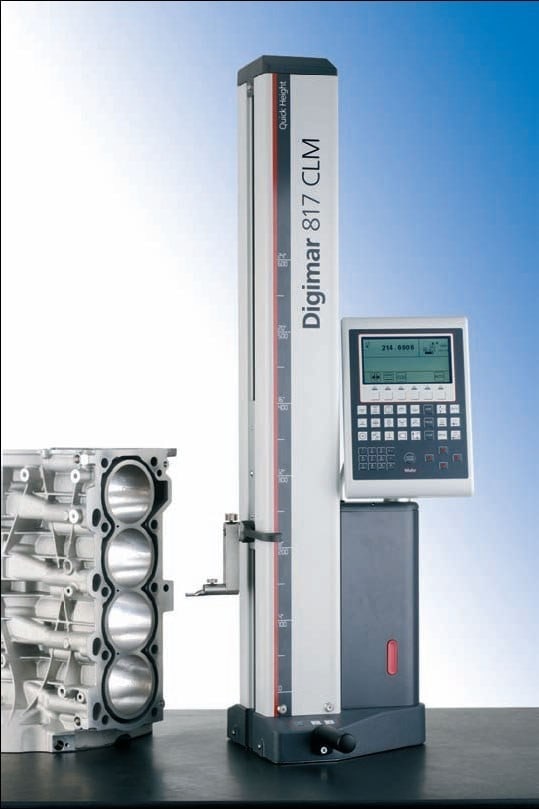

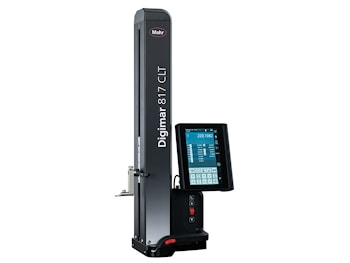

Высотомер Digimar 817 CLM

Прибор для измерения высоты (высотомер) Digimar 817 CLM Quick Height – это универсальный прибор обладающий высокой точностью и скоростью измерений, имеющий широкие возможности измерения и обработки результатов и удобные условия работы оператора.

Высочайшая точность и надежность высотомера достигается благодаря следующим опциям:
• Высокоточная инкрементная измерительная система с 2 считывающими головками, нечувствительная к значительному загрязнению
• Жесткая колонка изготовлена из нержавеющей стали
• Измерительная головка в прецизионной шарикоподшипниковой направляющей
• Система температурной компенсации с использованием датчика температуры

Высотомер Digimar 817 CLM Quick Height имеет воздушные подшипники, которые располагаются в основании высотомера, создавая амортизатор, позволяющий легко перемещаться высотомеру по опорной плите. Любые измерительные точки на испытываемом образце благодаря этому становятся легко доступны. Это значительно облегчает процесс измерений, особенно при измерении крупногабаритных деталей, которые нельзя перемещать. Обе руки оператора находятся на измерительном приборе (одна на клавише управления воздушным подвесом, другая на быстродействующих клавишах), при этом измерение детали осуществляется за один цикл.

Прибор для измерения высоты Digimar 817 CLM Quick Height позволяет производить замеры в 1D (однокоординатном) режиме измерения и 2D (двухкоординатном) режиме.

Измерения в 1D (двухкоординатном) режиме.

Измерение при помощи функциональных клавиш:Функциональные клавиши позволяют начать различные измерительные процедуры, инициируемые однимнажатием.Порядок действий всегда одинаковый:– Щуп подводят к поверхности непосредственно над или под измеряемой точкой– Нажимают соответствующую функциональную клавишу– Щуп перемещается в направлении поверхности и автоматически определяет требуемое значение

а) Определение центра и ширины выступа
b) Определение центра и диаметра вала
c) Определение центра и диаметра отверстия
d) Определение центра и ширины паза
e) Определение Максимума – Минимума
f) Отклонение от параллельности
g) Отклонение от округлости
h) Измерение конусов/ вычисление угла
i) Контроль перпендикулярности

Измерения в 2D (двухкоординатном) режиме
С помощью 817 CLM возможно произвести все обычно требуемые измерения в пределах плоскости, например, вычисление индекса окружности (вписанной окружности), а также углов и расстояний между центрами отверстий. В дополнение к этому возможно определение и независимое хранение данных по осям Z и X.
Процедуры всех 2D-измерений одинаковы: сначала вызывается функция 2D-измерения и производится обмер по оси Z. Затем, после определения значения угла наклона или поворота изделия (в норме составляющего 90°) можно переключить прибор на измерение по оси X, повторив ту же процедуру для измерения по оси X. В конце производятся необходимые вычисления.
Самые важные функции двухмерных измерений можно выполнить нажатием одной клавиши:

	• Определение делительной окружности. Центр окружности/вала и диаметр определяется прибором 817 CLM минимум из 3 и максимум из 50 отверстий или валов.
	• Определение расстояния и угла между двумя элементами. Могут вычисляться расстояние и угол между двумя элементами (т.е. отверстиями или валами), не находящимися одно над другим. Оператор выбирает внешний или внутренний угол.
	• Определение угла между 3 элементами. Определяется расстояние между тремя элементами (т.е. отверстиями), расположенными не одно над другим, а также углы. Оператор может выбрать внутренние или внешние углы, а также необходимые расстояния.
	• Преобразование координат

Высотомер Digimar 817 CLM Quick Height обладает широкими возможностями обработки данных:

• Передача данных на ПК с помощью RS232 или USB (через адаптер), например в MS Excel через программное обеспечение MarCom
• Печать измеренных значений, статистических данных и т.д. через USB-принтер
.• Сохранение измеренных значений во встроенной USB-памяти (будет распознаваться как сменный дисковый накопитель)	.
• Доступен широкий диапазон статистических оценок (по доп.заказу)

Особенности высотомера Digimar 817 CLM Quick Height:

Измерительная система
• Высокая точность и надежность благодаря оптической инкрементной системе измерений с 2 считывающими головками
• Динамическая система измерений способствует высокой повторяемости
• Система воздушных подшипников обеспечивает легкое и ровное перемещение
• Прецизионная измерительная головка с направляющими из нержавеющей стали
• Измерительная каретка с электроприводом упрощает процесс измерений
• Параметры установленного наконечника сохраняются после выключения прибора
• Наличие встроенного аккумулятора с длительным периодом работы без дозарядки позволяет проводить измерения независимо от сети электропитания• Система температурной компенсации с использованием встроенного датчика температуры.

Блок управления и индикации
• Большие функциональные клавиши с понятными символами
• Графический LCD-дисплей с подсветкой заднего фона
• Действия оператора направляются с помощью понятных иконок
• Меню и инструкции оператору доступны на нескольких языках
• Возможность установки 2 дополнительных нулевых точек на измеряемой детали
• Вывод данных RS232 и/или USB для дальнейшей обработки
• Сохранение измеренных значений во встроенной USB-памяти
• USB-интерфейс для подключения принтера
• Подключение дополнительных измерительных приборов при помощи интерфейса Opto RS232
• Защищен от морального старения благодаря возможности обновления программного обеспечения
• Автоматический переход в дежурный режим (подсветка дисплея отключается после определенного промежутка времени для экономии энергии)
• Возможность выбора функции автоматического выключения без потери измеренных значений
• В комплекте поставки: высотомер, включая блок управления и индикаторное устройство,кронштейн 817h1, наконечник K6/51, установочный блок 817, сетевой адаптер, кабель USB.
